Phân loại dây dẫn điện và cáp điện hay được sử dụng trong dân dụng và công nghiệp, cấu tạo, cách phân loại, kí hiệu… các loại dây dẫn điện và cable điện.

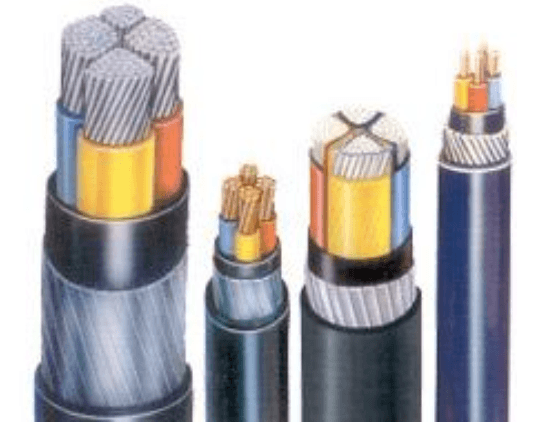

Phân loại dây dẫn điện và cáp điện
Phân loại dây dẫn điện và cáp điện
Phân loại dây dẫn điện
Dây dẫn gồm hai loại: dây bọc cách điện và dây trần.
Dây bọc cách điện
Dây bọc cách điện thường dùng trên lưới hạ áp. Dây bọc có nhiều loại: một sợi, nhiều sợi, dây cứng, mềm, đơn, đôi… Vật liệu thông dụng là đồng và nhôm.
Ký hiệu: M(n, F), trong đó: M là dây đồng; n là số dây dẫn; F là tiết diện dây dẫn điện.
Dây trần
Dây trần dùng cho mọi cấp điện áp. Có các loại như: nhôm, thép, đồng và nhôm lõi thép. Trong đó dây nhôm và nhôm lõi thép được dùng phổ biến cho đường dây trên không, trong đó phần nhôm làm nhiệm vụ dây dẫn điện và phần thép làm tăng độ bền cơ học cho dây dẫn điện.
Ký hiệu: Loại dây (A, AC) – F, trong đó: A là dây nhôm; AC dây nhôm lõi thép; F là tiết diện dây dẫn điện.
Ký hiệu cho mạng điện: loại dây (n.F +1.Fo) với n là số dây pha, F là tiết diện dây dẫn điện và Fo tiết điện dây trung tính.
Phân loại cáp điện
Cấu tạo cáp điện
Cáp điện gồm các phần tử chính sau: lõi, lớp cách điện và lớp vỏ bảo vệ.
- Lõi (ruột dẫn điện): Vật liệu cơ bản thường được dùng làm ruột dẫn điện cho cáp là đồng hay nhôm kỹ thuật điện. Ruột cáp có các hình dạng tròn, quạt, hình mảnh. Ruột có thể gồm một hay nhiều sợi.
- Lớp cách điện: Lớp vật liệu cách điện cách ly các ruột dẫn điện với nhau và cách ly với lớp bảo vệ. Hiện nay cách điện của cáp thường dùng nhựa tổng hợp, các loại cao su, giấy cách điện, các loại dầu và khí cách điện.
- Lớp vỏ bảo vệ: Lớp vỏ bảo vệ để bảo vệ cách điện của cáp tránh ẩm ướt, tránh tác động của hóa chất do dầu tẩm thoát ra do hư hỏng cơ học cũng như tránh ăn mòn, han gỉ khi đặt trong đất. Lớp vỏ bảo vệ dây dẫn: đai hay lưới bằng thép, nhôm hay chì, ngoài cùng là lớp vỏ cao su hoặc nhựa tổng hợp.
Các cách phân loại cáp điện
- Theo số lõi: một, hai, ba hay bốn lõi… thông thường cáp cao áp chỉ có một lõi.
- Theo vật liệu cách điện: giấy cách điện (có tẩm hay không tẩm), cách điện cao su hay nhựa tổng hợp và cách điện tổ hợp.
- Theo mục đích sử dụng: hạ áp, trung áp và cao áp, ngoài ra còn có cáp thông tin…
- Theo lĩnh vực sử dụng: cáp dùng cho hàng hải, hàng không, dầu mỏ, hầm mỏ, dưới nước… hay cho các thiết bị di chuyển (cần cẩu, cần trục…)
