Tìm hiểu về cấu tạo, sơ đồ đấu nối của tủ điện bảo vệ mất pha, chống mất pha, đảo pha, sụt áp hay quá áp!

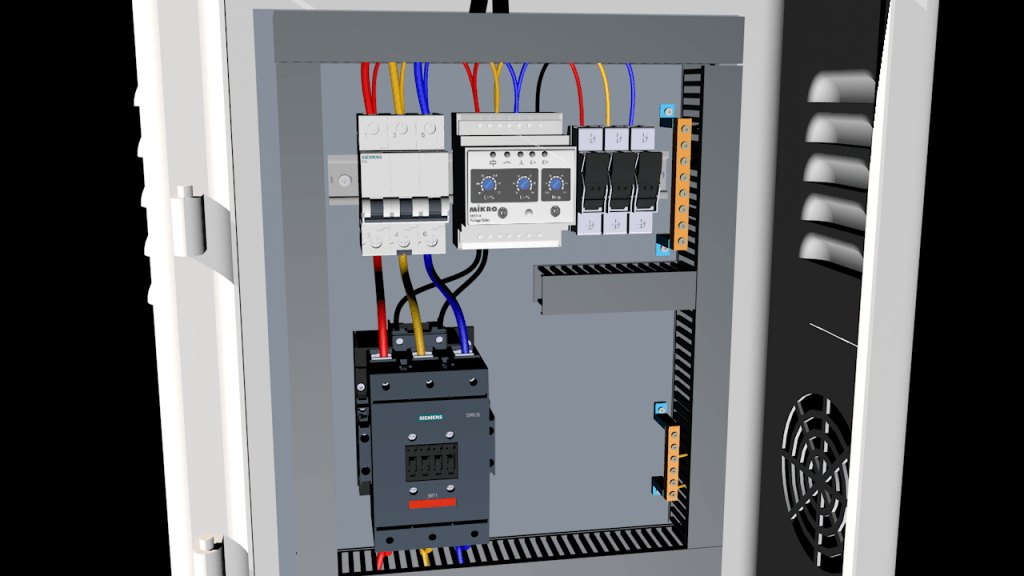

Tủ điện bảo vệ mất pha
(Video mô tả bị thiếu phần kết nối cuộn hút CONTACTOR, sơ đồ chi tiết bạn tham khảo phía dưới!)
Các thành phần chính gồm có:
- Vỏ tủ điện
- Thiết bị đóng cắt bảo vệ CB (aptomat). Tìm hiểu về CB (aptomat): TẠI ĐÂY!
- Contactor điều khiển bằng cuộn hút AC 220V. Tìm hiểu về CONTACTOR: TẠI ĐÂY!
- Bộ Relay bảo vệ Mikro MX210
- Cầu chì, đèn báo
- Phụ kiện khác…
Chức năng tủ điện
Bảo vệ mất pha
Đối với lưới điện 3 pha, khi 1 hoặc nhiều pha trong mạch bị mất do nhiều nguyên nhân khác nhau, khi đó bộ Relay sẽ phát hiện và ngắt tín hiệu điều khiển Contactor sau thời gian trễ (được cài đặt trên Relay).
Bảo vệ đảo pha
Khi nguồn điện 3 pha vẫn được cấp đầy đủ tuy nhiên thứ tự các pha bị đảo (sai khác). Khi đó bộ Relay sẽ phát hiện và ngắt tín hiệu điều khiển Contactor sau thời gian trễ (được cài đặt trên Relay).
Bảo vệ sụt áp, quá áp
Mức sụt áp hay quá áp được cài đặt trên bộ Relay
Sơ đồ đấu nối
Sơ đồ đấu nối tủ điện bảo vệ mất pha (3)
Tài liệu bộ relay Mikro MX210
